QDX3-5单级蜗轮头,DN400蝶阀配套手动装置说明：这款蜗轮头由铸造箱体，齿轮，蜗杆，轴承，手轮等组成一套完整的手动装置。通常它都是铸铁材料精铸而成，也有铸钢和不锈钢材料制造，这款5号的蜗轮箱它的扭矩是4000Nm，速比是54：1，连接尺寸可安照客户的需要定制。

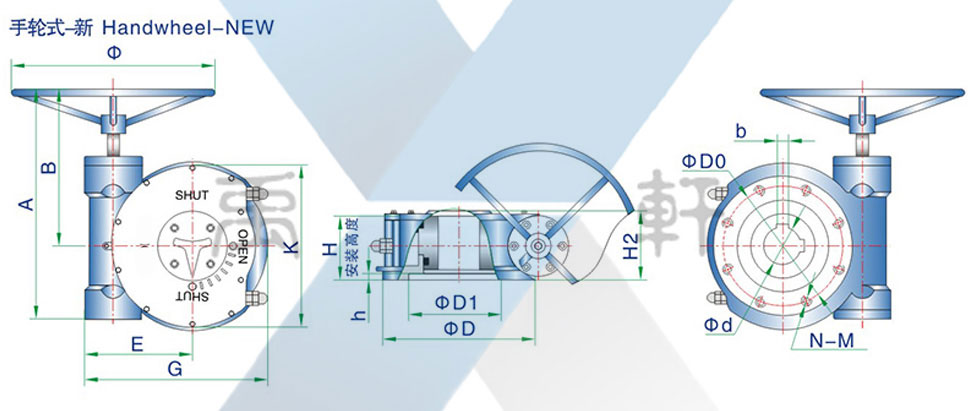

QDX3-5单级蜗轮头连接外形尺寸
QDX3-5单级蜗轮头技术参数-连接尺寸-外型尺寸
型号
2
3
4
5
6
6D
7
8
9
技术参数
速比
30： 1
42： 1
43： 1
54： 1
64:1
72:1
78:1
76:1
89:1
输入力矩
80
80
130
130
165
165
195
220
220
输出力矩
380
750
1400
1755
2640
2970
3750
4180
4900
限位调整
?5°
?5°
?5。
?5°
*5°
*5*
?5°
*5°
*5°
蝶阀 DN
80-100
125-150
200-250
300-350
400-450
450
500-600
700
800
球阀 DN
50
80
100
150
200
250
250-300
350
400
连接尺寸
法兰外圆（D)
90
125
150
175
210
230
260
300
350
连接孔中心 (Do)
70
102
125
140
165
185
200
254
298
凹面 (D1xh)
55x4
70x4
85x4
100x4
130x5
150x5
160x5
200x5
230x5
孔数-螺栓 (N\M)
4-M8
4-M10
4-M12
4-M16
4-M20
4-M20
8-M16
8-M16
8-M20
标准抽孔 (d)
16
24
30
36
40
45
50
60
80
键宽x键高x条数NO.x 90°
5x5
X1
8x7
X1
10x8
X1
12x8 x1
12x8 x2
14x9 x2
16x10 X2
18x11
X2
22x14 x2
可选轴孔
14、 18、
22、26
28、32、
32、38、
38、42、
42、48
45、55、
55、65、
70、75、
20
36
40
45、48
58、60
70
85、90
安装高度  (H)
52
62
68
75
105
110
110
120
135
铸件手轮 (Φ)
200
250
280
320
350
400
400
520
520
链轮  (Φ2)
200
300
400
外型尺寸
A
200
235
265
322
368
413
433
554
615
B
144
167
188
215
254
270
278
379
419
C
128
150
160
219
243
260
248
345
394
E
76
96
115
139
170
181
192
224
250
G
132
169
203
245
292
314
338
378
433
H2
70
74
88
97
125
131
128
154
152
K
112
146
175
212
243
266
292
330
382
买家采购指导（需要确认以下数据即可，特殊要求请讲明）：一、轴颈（轴孔 尺寸大小）二、花键尺寸（销钉宽度）三、连接中孔中心（螺栓孔距离）四、孔径孔数（螺栓孔数量和孔径）电装型需要提供连接电装盘的尺寸和螺栓孔距和孔数就可以。
