化工部法兰球阀为90度旋转开关阀，是管道开关切断理想的阀门，密封性能达到无泄漏，主要用于腐蚀性液体、水、气体、蒸汽、石油和石化产品等。化工部球阀产品结构分为手动型和高平台类型，具有结构紧凑、外观精美、使用方便、性能可靠、品质优良等特点；可与执行器配套气动控制、电动智能控制。
Q41F-16P国标不锈钢球阀产品标准：
设计与制造标准：GB/T 12237-2007
化工部法兰标准：HG/T 20592-2009
结构长度：GB12221-2005
压力试验：GB/T13927-2008
Q41F-16P国标不锈钢球阀产品特点：
化工部球阀精选优质材料制造，优良的不锈钢耐腐蚀性能，耐高温，耐磨性能好。一体式铸造，密封性能好，避免赃物进入，品质有保障；
严格的质量检测流程，保证每一件产品质量。
1.耐腐蚀，耐高温。
2.浮动结构，开关轻便。
3.外观精致，结构紧凑。
4.结构简单，维修方便。
5.硅溶胶模铸，数控精加工。
Q41F-16P国标不锈钢球阀主要材料表：
序号 NO.
零件名称 Part name
材质 Material
1
阀体Body
CF8M、CF8
2
阀盖End Cap
CF8M、CF8
3
螺母Nut
A194-8
4
螺栓Bolting
A193-B8 A193-B7
5
阀座Ball Seat
PTFE
6
球体Ball
CF8MCF8
7
防静电装置Anti-Static
SUS316、SUS304
8
阀杆Stem
SUS316、SUS304
9
阀盖垫圈Body Gasket
PTFE/GRAFOIL
10
阀杆密封圈Stem Seal-Ring
PIFE
11
V型阀杆填料V-Ring Packing
PTFE、GRAFOIL
12
格南Gland
SUS316
13
碟型弹片Belleville Washer
SUS316
14
手柄格南Handle Gland
SUS301
15
手柄螺母Handle Nut
SUS304
16
挂锁装置Lock Device
SUS304
17
手柄Handle
SUS304
18
手柄胶套Handle Adapter
SUS304
19
定位螺栓Stop Bolt
VINYL PLASTIC
20
锁紧螺丝Set Screwed
SUS304
21
手柄接头Handle Adapter
SUS304
22
蜗轮Worm Gear
A536(60-50-12)/FCD450

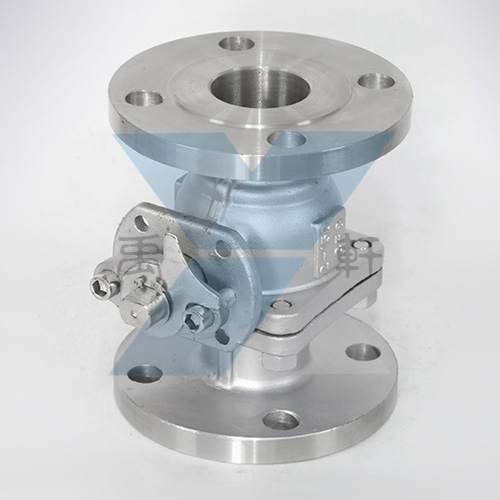

                       Q41F-16P-DN40国标不锈钢球阀

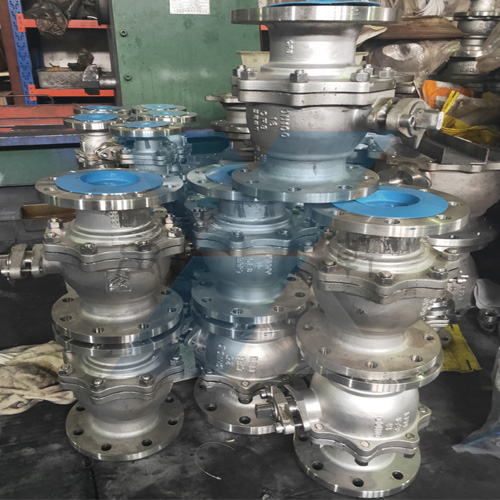

              Q41F-16P-DN100国标不锈钢球阀
Q41F-16P国标不锈钢球阀外形尺寸表：
通径DN(d)
L
D
C
g
T
n-φ
W
15
130
95
65
45
14
4-14
140
20
140
105
75
55
16
4-14
160
25
150
115
85
65
16
4-14
180
32
165
140
100
78
18
4-18
250
40
180
150
110
85
18
4-18
300
50
200
165
125
100
18
4-18
350
65
220
185
145
120
18
4-18
350
80
250
200
160
135
20
8-18
400
100
280
220
180
155
20
8-18
500
125
320
250
210
185
22
8-18
600
150
360
282
240
210
24
8-22
800
200
400
340
295
265
26
12-22
1000
250
450
430
355
320
29
12-26
1200
